60 000 - dziękuję.

Chciałem wszystkim tym, którzy odwiedzają to miejsce bardzo podziękować.

W ciągu dwóch bez mała lat uzyskałem 60 tysięcy odwiedzin.

Z jednej strony co to za wynik ?, głupawe teksty na alledroro zyskują tyle w parę godzin.
  Z drugiej zaś, jest to miejsce dla modelarzy, dla tych którzy coś tam konkretnego robią,

czegoś szukają, miejsce raczej niszowe. Dla tego też wynik ten mnie bardzo cieszy.

A co mnie martwi ?. Bierność, nie wiele komentarzy. W sumie nie wiem tak do końca, na ile to co

robię jest przydatne. Pomimo to chylę głowę i ....... będę dalej walczył i produkował się.

A co mi tam.

Wszystkich Was pozdrawiam.

Żywice firmy Zap

Pisałem jakiś czas temu o nowym produkcie - żywicach firmy JOKER. No niestety ale kleje te nie są już dostępne na rynku, nie wiem na ile informacje są potwierdzone,  ale ponoć zaprzestano ich produkcji. Szkoda, żywica ta w mojej opinii była bardzo dobra i co najważniejsze cena tego wyrobu była niska.
Szukając alternatywy natrafiłem w ofercie wielu sklepów na żywicę firmy ZAP.
W ramach eksperymentu nabyłem jedno opakowanie żywicy 5 minutowej.

Klej pakowany jest w dwie butelki o pojemności ok 60 ml każda.
Zatyczki mają różne kolory, co powinno nas zabezpieczyć przed pomyłkowym zamknięciem opakowania po użyciu
Pierwsze klejenia wypadły dobrze, żywica żeluje w opisywanym czasie, jak na razie nie zaobserwowałem faktu gęstnienia i krystalizowania się samoistnie utwardzacza.
Jakieś konkretne wnioski najpewniej będę mógł opisać za jakiś czas. Na dzień dzisiejszy zbyt krótko ich używam.

Jedynie co mnie boli to ... cena. Wydaje mi się zdecydowanie za wysoka.
O klejach, klejeniu pisałem już w Baterflajowym Świecie pod adresem: http://motylasty.pl/warszt_4.html#dwarsz4

Fox- pokaz akrobacji RC

Fantastyczny pokaz akrobacji szybowcem RC.
I do tego jest to polski Fox
Szczególne wrażenie robi beczka akcentowana przed samym lądowaniem.
Warto zerknąć na pełnym ekranie.

Heron - Multiplex cz.1

Wspominałem o nim w styczniu, że się pojawił na rynku, że to Solius po liftingu, że fajnie by było i tak dalej. :)
No dobra, w końcu dotarł z dalekiego Poznania za sprawą firmy MODELMOTOR
Wielkie pudło. Zima się zbliża, więc trochę czasu na złożenie mam, przy okazji też postaram się zrobić coś w rodzaju porównania obu szybowców, znaczy Solius kontra Heron. Zapowiada się jakiś większy artykulik o tych modelach, a o ile mi wiadomo jeszcze takowego porównania nikt u nas nie zrobił, nie licząc artykułów na stronach innych narodowości.
Porównanie to będzie obejmowało budowę z uwzględnieniem różnic pomiędzy obydwoma modelami, a w czasie wiosennym oczywiście porównanie właściwości lotnych, zimą nie mam zamiaru katować się po lotnisku. Nie mam już piętnastu lat i kręconych włosów.
Na ten moment kilka fotek.

To tak tytułem wstępu. C.D.N

Challenger 1 Mk.3 - kontynuacja cz.2

Gościa, który mnie namówił na zakup tego modelu to bym najchętniej ....%^(%#^(%^@$%
To jakaś masakra, w normalnym tempie model stałby już w gablotce. Poświęcam mu około dwóch godzin każdego wieczora i powoli zaczynam wątpić. Celem zwiększenia swego "doła" obejrzałem sobie jeszcze Tamiyowy oryginał. Nie ma co porównywać. Firma Lee chyba wzięła wyrób Tamiyi, odbiła w gipsie i na tej podstawie wyprodukowała egzemplarz z którym ja się męczę.
Każda jedna cześć wymaga poprawek, szlifowania, szpachlowania itd. Plastik to jakaś porażka, dosłownie rozpada się w rękach, nic do niczego nie pasuje, otwory montażowe albo zalane, albo nie dolane, albo przesunięte. No ale dość narzekania, powoli jadę do przodu. Miałem zamiar na podstawie dostępnych fotografii trochę go zwaloryzować, podorabiać elementy z drutu, blachy i inne takie, ale odpuściłem. Skończyć, pomalować i odstawić, zero modelarstwa, typowe sklejactwo z pudełka. Na dzień dzisiejszy wygląda to tak.

SCUD Dragona razem z blachami na mnie łypie swymi ślepiami. :), ze nie wspomnę o innych modelach.

Stojak do aerografu - jak zrobić ?

Co to jest stojak do aerografu ?. Każdy chyba wie. Gdzie nabyć ?. W sklepach modelarskich.
A inna alternatywa ?. Zrobić z tego co pod ręką. Jako, że nie chce mi się czekać aż zdecyduję się na zakup stojaka i mając w świadomości fakt, że jakoś się bez niego obywam od prawie 30 lat postanowiłem sobie taki zrobić. Wpadł mi w ręce kawałek rurki instalacyjnej PCV o średnicy 20 mm i własnie z tego materiału powstał stojak, dodatkowo użyłem śruby M4 z podkładką i nakrętką.
Całość prac trwała około 30 minut.
Potrzebne narzędzia to jakaś piłka do pocięcia rurki, ostry nóż, kawałek papieru ściernego, wiertarka.
Jako kleju użyłem cyjanopanu. Zrobiłem od razu stojak, który utrzyma w ryzach dwa aerografy.
Przy budowie uwagę zwracałem na to, by te aerografy pewnie i stabilnie w stojaku leżały.
Podstawą stojaka jest podstawa laboratoryjna z żeliwa, akurat taka mi zalegała pod ręką.
Samą podstawę można wystrugać z drewna, zrobić ją przykręcaną do blatu stołu, można też stojak zamocować w małym imadle.
Mam nadzieję, że przedstawione fotografie wszystko dokładnie ukazują.

 Stojak fabryczny.                           Stojak zrobiony.

Kondensator bezpieczeństwa.

Zabezpieczenie toru odbiorczego. Jedną z metod zabezpieczenia się na wypadek utraty zasięgu, zasilania prócz failsave'a jest zabezpieczenie zasilania odbiornika kondensatorem. Po co to ?
Otóż kondensator wpięty w odbiornik przeciwdziała przeciążeniom zasilania i działa jako chwilowy   magazyn energii.
Bo co się dzieje w trakcie lotu ? Momentami może dojść do takiego spadku napięcia, że sam odbiornik ulega resetowi lub rozbindowaniu.

Powodem tego jest wyczerpanie akumulatora, chwilowa praca wszystkich serw, gdzie dochodzi do dużego poboru prądu.
Standardowy układ BEC może być maksymalnie obciążony wartością prądu w granicach 2-3 A.
Zaś chwilowy pobór prądu przez obciążone, nawet małe serwo może osiągnąć wartość w granicach 500 mA, jeśli w danym momencie tych pracujących serw będzie kilka ( lotki, klapy, wysokość ), napięcie zasilania odbiornika spadnie poniżej progu jego minimum i nastąpi zresetowanie.
A to już powoduje jak wiadomo utratę sterowania, czas potrzebny na ponowne zbindowanie jest za zwyczaj zbyt długi i mamy stu procentowego "kreta".
I tu właśnie ratuje nas wspomniany kondensator, który odda zamagazynowaną w sobie energię.
W handlu dostępne są takie filtry, jednak znacznie prościej i taniej jest zrobić to samemu.
Potrzebny nam będzie kondensator elektrolityczny o pojemności w granicach 1000 do 4700 uf, i zasilaniu minimum 10 V. Ja sam używam kondensatorów 16 V. Do tego wtyczka pozyskana z uszkodzonego serwa z kawałkiem przewodu. Odcinamy od wtyczki przewód sygnałowy ( zazwyczaj żółty lub biały ) i pozostawiamy tylko przewody czerwony (+) i czarny (-).
Czarny czasami jest brązowy.
Kondensator kupujemy w sklepie elektronicznym lub pozyskujemy z jakiegoś sprzętu elektro. Potrzebny nam będzie kondensator o jak najmniejszej wadze, w przypadku kondensatora już wcześniej używanego sprawdzamy, czy nie jest napuchnięty. Kondensator krótkimi przewodami łączymy z wtyczką bacząc na prawidłową polaryzację, czyli plus do plusa i minus do minusa. Bieguny kondensatora są wyraźnie zaznaczone na jego obudowie. Miejsca lutowania od strony kondensatora zabezpieczamy termokurczką.

I to już wszystko, wpinamy takie ustrojstwo w odbiornik i ..... spokojniej zasypiamy.

FUNTIC II - Pelikana

Czescy bracia zrobili maniakom FPV niespodziankę.
Pojawił się w sprzedaży bardzo ładny model.
Jak dla mnie fantastyczna wprost sylwetka, doskonała linia kadłuba. Model ten w mojej opinii wygląda diabelnie rasowo.

Trochę danych technicznych :

• rozpiętość - 1630mm
• długość - 1185mm
• waga do lotu - 930-970g
• powierzchnia skrzydeł - 31,9 dm2

Pełne uzbrojenie wymaga :

• 4 x serw micro 9-12g (np. TP SG-90, SG-92r, Hitec HS-55)
• silnika klasy 2830 1300 KV
• regulatora min 30A
• pakietu min 1300 mAh 11,1V
• śmigła 8x6 z kołpakiem 45-48mm
• aparatury czterokanałowej

Do modelu dodatkowo można dokupić uchwyt do kamer typu GoPro.

Model zrobiony jest z odpornej na uderzenia pianki EPP.

Zalecany pakiet 1300 mAh 11,1V ale bez problemu można zastosować pakiet aż do 1800 mAh 11,1V

W zestawie KIT znajduje się wszystko potrzebne do budowy modelu wyłączając elektronikę.

Info o modelu : http://www.pelikandaniel.com/?sec=product&id=78630
Model dostępny jest w firmie MARVIO : http://www.marvio-rc.pl/pelikan-funtic-ii-kit,3,-2,5338

Challenger 1 Mk.3 - kontynuacja

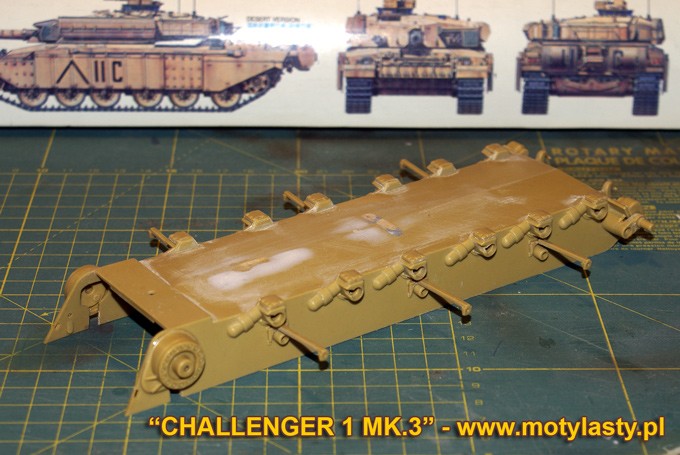

Prawie dwa lata temu zacząłem walczyć z Challengerem.
Wreszcie jakoś tak zebrałem się w sobie i wyjąłem dziada z pudełka, odkurzyłem, pooglądałem kolejny raz utwierdzając się w tym, iż to badziew totalny, mierna podróba.
Cóż skoro powiedziało się A. Z oporami z początkiem weekendu zabrałem się za pracę, obrobiłem kółka, poskładałem wannę podwozia, rozpocząłem sklejanie wieży.
Praktycznie więcej w tym wszystkim szpachlowania i szlifowania,

niż samego klejenia.
Ale uparłem się, strasznie podoba mi się sylwetka tego czołgu, a poza tym występuję u mnie symptomy "plastikaria imbecile", czyli niedoboru nitra, zapachu kleju do plastiku, łapami mi trzęsie, mam urwany i płytki oddech, senne majaki i inne objawy choroby cichych głupków.
Zima idzie, muszę kilka nowych plastików do gablotki wsadzić, latające mogą zaczekać.

Policzyłem tez pudełka z modelami do zrobienia, łoś qrde :), w tym tempie to ja je poskładam za jakieś 200 lat.

Porządki na warsztacie.

Strona [ WARSZTAT ]  została uporządkowana.
Zamieściłem tam linki do ( mam nadzieję ) wszystkich moich artykułów o budowie modeli, trikom warsztatowym, rozwiązaniom i innym. Linki te obejmują zarówno ten blog,
jak i strony Baterflajowy Świat i stronę firmy MODELMOTOR
Oczywiście w miarę upływu czasu lista ta cały czas będzie uzupełniana.

Nowy FunCub Multiplexa

Pojawił się nowy FunCub Multiplexa. Wersja XL.
Dane :

• rozpiętość 1700 mm
• długość 1200 mm
• waga do lotu 2850 g
• ilość kanałów sterujących - 7 do 10

Wygląda zachęcająco.

Więcej informacji na stronie MULTIPLEXA

Pomiary w modelarstwie cz.2

POMIARY NAPIĘCIA.
Odpowiednie napięcie nadajnika i zestawu odbiornika jest jednym z fundamentów modelarstwa RC.
Artykuł ten opisuje sposoby i przede wszystkim urządzenia dodatkowe służące do pomiarów tych parametrów. O ile w dobie urządzeń zasilanych jedynie akumulatorami typu NiCd i NiMh wystarczył nam jedynie jeden prosty miernik elektroniczny, o tyle obecnie przy mnogości typów akumulatorów głównie w torze odbiornika sprawa jest trochę bardziej skomplikowana.

1. Mierniki w nadajnikach.

Pomiar napięcia nadajnika jest sprawą banalną, każdy nadajnik wyposażony jest w jakiś typ wskaźnika pokazującego nam aktualny stan zasilania.
W prostszych jest to wskaźnik diodowy oparty o kilka diod elektronicznych pokazujących stan napięcia, może to być też jedna dioda zmieniająca kolor. W aparaturach bardziej zaawansowanych stan napięcia pokazywany jest na wyświetlaczu. Stan ten może być wyświetlany jako wartość napięcia lub wartość procentowa...............


To fragment artykułu zamieszczonego w MODELMOTORZE o pomiarach i prostych miernikach stosowanych w modelarstwie RC.

Zapraszam do zapoznania się z całością : http://modelmotor.pl/webpage/pl/pomiary-w-modelarstwie-czesc-ii.html
